BVEM Vibroflot de fond d'alimentation en pile marchante Type utilisé pour l'amélioration du sol molle d'argile

L'alimentation à base de vibration est une application d'extension de la vibration traditionnelle pour élargir la gamme applicable de la technologie de vibration.

A special vibroflotation method which can realize the filling material direct reaching at the real-time borehole bottom position of pile making through the feeding pipe attached to the vibroflotation equipment, et effectue la fabrication de colonnes de pierre ou de piles de sable.

Développement de la vibroflotation en alimentation inférieure:

1. Comprendre le champ d'application de la vibroflotation,peut être utilisé pour l'amélioration des sols de limon, la construction offshore, la construction à sec et les projets qui nécessitent un diamètre de contrôle précis

2. Selon l'état, des équipements personnalisés peuvent être réalisés pour exécuter la construction dans différentes situations

3- Toutes les données de processus de construction peuvent être enregistrées et réalisées automatiquement

4. Faciliter la réduction des déchets de pierre et réaliser des constructions écologiques et vertes

5La méthode de séchage, d'eau et de liaison de l'air et de l'eau peut être réalisée.

6Il peut réaliser la construction de colonnes en pierre pulvérisée.

Type de cadre de piles de marche à vibroplôt d'alimentation inférieure

Profil de la structure

La structure principale du système d'alimentation par vibroplots de fond de type cadre de pile marchante:

1. vibrateur BJZC-BFS-400-180 avec des cavités à double verrouillage à pression d'air conçu.

2. ZB200 piles marchantes cadre supportant hôte avec 38m colonne

3- Traceur avec tuyau.

4. Le système de contrôle automatique de la qualité de la construction de l'ensemble du processus

Caractéristique

1. Des cavités à double verrouillage sous pression:

Comme indiqué à l'image 2, le signal de position de la cavité de pression à double verrouillage reflété par le capteur pour indiquer que la porte de la chambre supérieure et la porte de la chambre inférieure s'ouvrent et se ferment alternativement,une certaine pression d'air est toujours maintenue dans le tuyau de blanchiment pour assurer la chute rapide des pierres.

Dans la construction de zones offshore, il peut efficacement éviter que l'eau extérieure ne s'écoule dans le pipeline ou même ne retourne dans la cavité.Cet équipement de système est largement utilisé dans les projets avec une grande profondeur de pile ou sous-marine projets de colonne de pierre de vibration flottante.

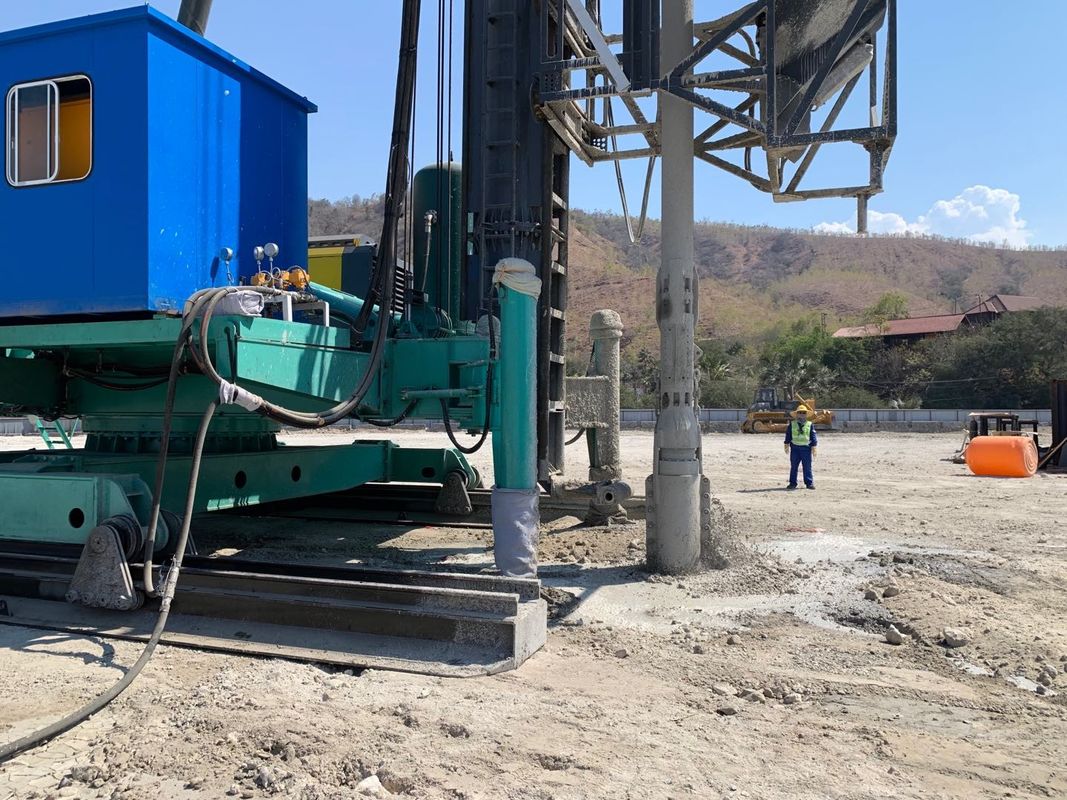

2. cadre de piles marchantes:

Le cadre de base peut non seulement se déplacer et tourner à 360 degrés avec le vibrateur, mais également déplacer tout le matériel de construction (compresseur d'air, réservoir de stockage d'air, générateur, armoire de commande, etc.).) sur une plateforme dans son ensemble, afin de réaliser un empilement de grande surface par unité et d'éviter la consommation de temps de chaque équipement auxiliaire de construction se déplaçant avec le tas.il peut efficacement économiser du temps et des coûts et améliorer l'efficacité de la construction.

3Traceur avec bec:

La capacité nominale du seau de la trémie de levage est de 1,2 m3, et la pente interne est supérieure à l'angle de repos de la pierre pour assurer un remplissage en douceur du matériau.La porte du matériau contrôlée par une bouteille d'air peut réaliser l'ouverture séquentielle de la porte de trémie et de la chute de blanchiment.

Il est fixé à la voie et glisse vers le haut et vers le bas sous l'action d'un câble en acier de levage auxiliaire, ce qui rend l'ensemble du processus d'alimentation et de transport plus stable, pratique et efficace.

4Système de gestion automatique de l'enregistrement des données de construction:

Il peut réaliser la fonction de commande à distance de plusieurs équipements tels que le démarrage et l'arrêt du vibrateur, le réglage des paramètres de qualité de la pile, l'alimentation et les vannes.divers paramètres de construction, y compris la quantité de remplissage seront enregistrés en temps réel pour réaliser la surveillance de l'ensemble du processus, contrôler le processus de construction et assurer une construction précise.

Efficacité d'application et de construction

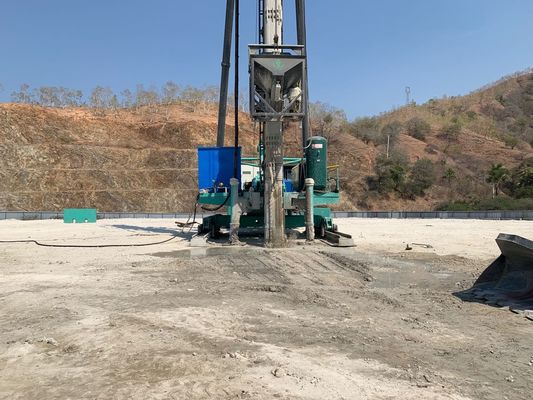

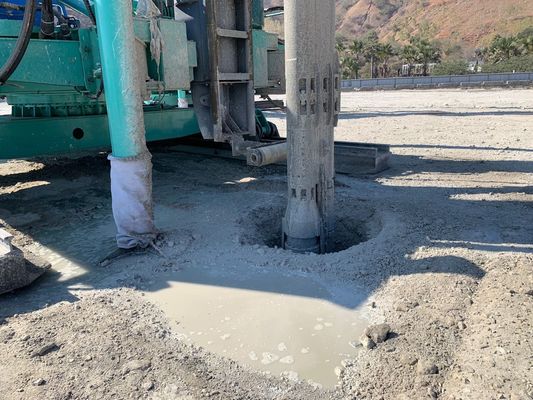

Le produit a été appliqué avec succès à la construction du terrain du projet de construction de la vibroflottation de fond d'emballage du nouveau terminal de conteneurs de Tiba Bay, au Timor oriental.Le nombre total de piles de gravier est d'environ 37000. La plage de profondeur de la pile est de 15 ~ 21 m, le temps moyen de creusement est de 15 ~ 25 min, le temps de chiffrement est de 30 ~ 35 min, le temps de travail de la pile entière est de 50 ~ 70 min,et la valeur maximale de pénétration du SPT est supérieure à 50 coups.

Fabricant de systèmes de vibroplôt d'alimentation inférieure - Beijing Vibroflotation Engineering Machinery Co., Ltd (BVEM)

1Dix ans de R&D sur le système d'alimentation de fond, premier ensemble complet de fournisseur de vibroflot d'alimentation de fond qui peut représenter le niveau avancé en Chine

2- Rédacteur en chef de la norme chinoise de fabrication de vibroplots électriques.

3- Chercheur et développeur de contrôle et de gestion de la qualité de l'ensemble du processus de vibroflotation

4Le projet des trois gorges de Chine, le pont Hong Kong-Zhuhai-Macao et des dizaines d'autres grands projets nationaux
